GT-AG1100S機載高速無線數據同步傳輸系統
產品概述
GT-AG1100S機載高速無線數據同步傳輸系統由數據匯聚單元和配套的無線時間同步終端組成，可用于機載、車載和固定分布式測量系統分布式測量數據和時間同步信息（1PPS+TOD）無線實時同步傳輸。
功能簡介
多體制高速無線網絡系統利用機載數據匯聚單元及配套的無線時間同步終端，將各分布式采集終端采集的測量數據，通過艙內無線網絡傳輸至數據匯聚單元；同時可將來自同步時間源（如GNSS或IRIG時鐘）的1PPS+TOD同步信息，通過艙內無線網絡高精度（10納秒級抖動）同步傳輸至各無線時間同步終端對外同步輸出，供分布式采集器作為數據采集的同步源，實現分布式并發同步數據采集。
數據匯聚單元集成以太交換、Wi-Fi和5G UE網絡功能，可實現艙內艙外多業務平臺組網，從而實現采集數據實時艙內艙外多點雙向傳輸和遠程控制功能。

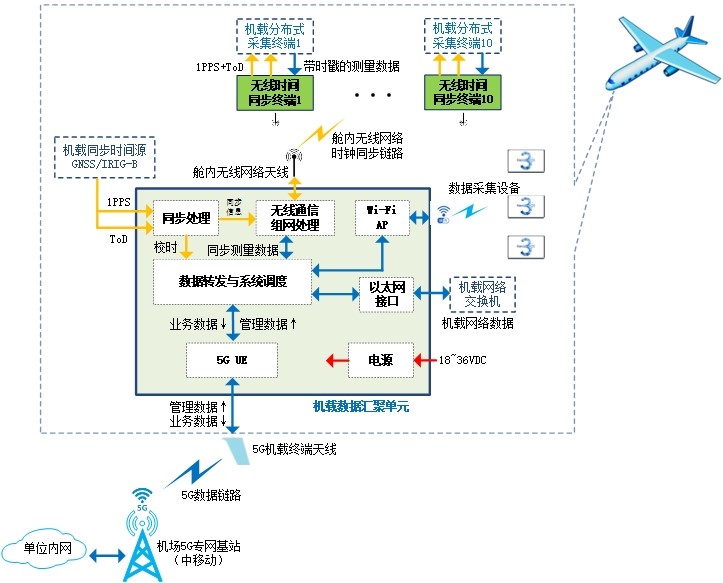

系統組網應用架構如下圖所示。
技術指標
1套多體制機載無線高速網絡系統由1臺機載數據匯聚單元和1~10臺無線時間同步終端組網形成。
數據匯聚單元功能與技術指標：
1、 集成5G終端功能，具備5G公網或?qū)＞W(wǎng)接入與組網傳輸功能；
2、 支持機載有線IRIG-B碼授時（GNSS授時可擴展）；
3、 作為艙內無線網絡時鐘源，最大支持10個終端節點時間同步；
4、 時間同步精度（抖動）：≤15ns（1PPS與ToD采集傳輸）；
5、 作為無線網絡中心節點，最大支持10個無線時間同步終端、3個Wi-Fi設備、1路5G全網通和4路千兆以太網設備并發接入與數據交互傳輸；
6、 艙內無線傳輸距離：≥20米（通視無干擾）；
7、 艙內無線傳輸數據速率：50/100Mbps（可配置）；
8、 工作頻段：艙內無線通信：200~5900MHz可配置；
5G通信：全網通；Wi-Fi通信：2400MHz~2500MHz、4900MHz~5900MHz；
9、 供電電壓：DC18~36V；
10、工作溫度：-40℃～+65℃；
11、環境濕度：濕度范圍0～95%，非凝露；
12、振動：GJB150.16A-2009（A.2.3.2）；
13、電磁兼容：GJB151B-2013（CE102、CS101、CS106、RE102、RS103）。
無線時間同步終端功能與技術指標：
1、 作為無線網絡終端節點，可接入數據匯聚單元并進行無線數據傳輸；
2、 適配數據匯聚單元，實現無線分布式環境時間同步，精度優于13ns；
3、 時間同步精度：≤15ns（主從節點間）/≤13ns（從節點間并發輸出）；
4、 具備以太網和串行接口，可與數據采集設備聯網；
5、 具備1PPS和ToD授時輸出接口；
6、 艙內無線傳輸距離：≥20米（通視無干擾）；
7、 艙內無線傳輸數據速率：5/10Mbps（可配置）；
8、 工作頻段：200~5900MHz可配置；
9、 工作溫度：-40℃～+65℃；
10、環境濕度：濕度范圍0～95%，非凝露；
11、振動：GJB150.16A-2009（A.2.3.2）；
12、電磁兼容：GJB151B-2013（CE102、CS101、CS106、RE102、RS103）。
