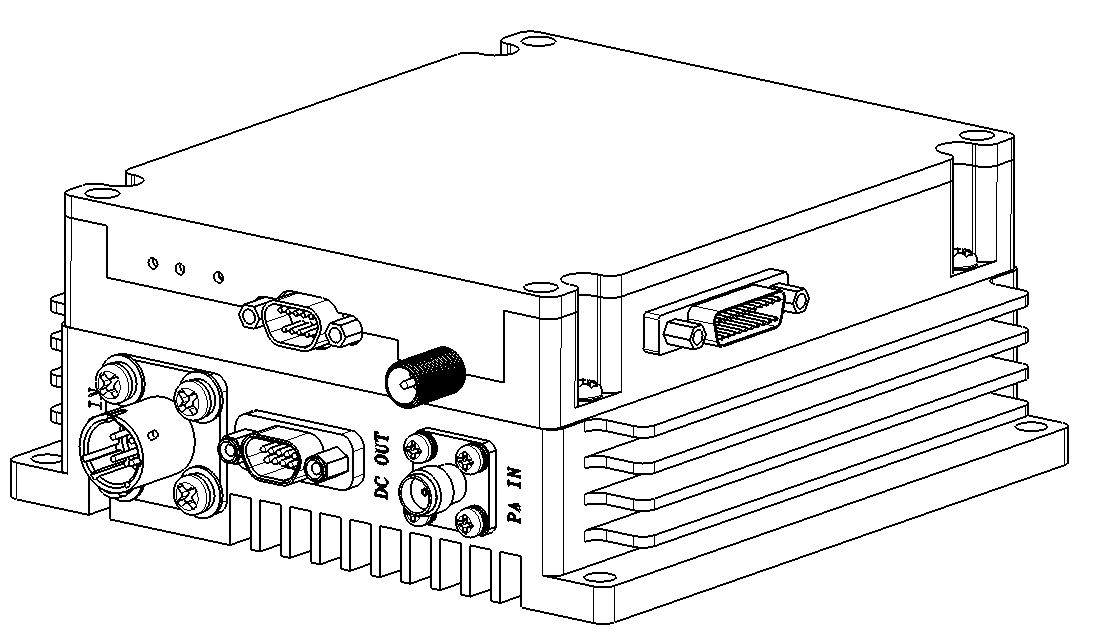

Rainbow2L-T100高清數字圖傳
產品概述
Rainbow2L-T100是一款百公里級網絡化寬帶圖/數/控一體化無線數據傳輸產品。該產品集成度高，功耗低，產品尺寸小，適用于有/無人機或地面海面長距離圖傳和遙控遙測，產品具備豐富的外圍接口，可滿足不同載荷任務和業務應用需求。
技術特點
1、 支持中國無人機許可頻段（1.4GHz），其他頻段可定制；
2、 雙向透明數據傳輸，支持圖/數/控一體化雙向傳輸；
3、 支持以太網和串行數據接口；
4、 支持動態跳頻干擾躲避通信方式，具有一定抗干擾能力；
5、 長距離低延時圖/數/控一體傳輸；
6、 輕巧體積重量，低功耗，安裝使用便捷。
技術指標
|
項目 |
規格 |
|
收發功能 |
雙向鏈路 |
|
工作頻率 |
1.4GHz頻段 |
|
信道帶寬 |
5/10/20MHz（可配置、默認20MHz） |
|
數據速率 |
下行：4~30Mbps/上行：0.5~4Mbps，空口速率自適應 |
|
抗干擾 |
動態跳頻干擾躲避/接收分集/HARQ |
|
調制方式 |
OFDM-BPSK/QPSK/16QAM/64QAM |
|
發射功率 |
40dBm（峰值） |
|
工作模式 |
雙向圖傳/數傳/遙控，圖/數/控一體 |
|
組網模式 |
點對點或點對多點（TDD-TDMA,8點） |
|
傳輸時延 |
圖傳：＜100ms（HDMI入出） / 數傳：＜20ms |
|
最大作用距離 |
100公里（空地）/20公里（地地/海地）通視無干擾 |
|
數據接口 |
以太網、UART、S.Bus（J30J-15連接器） |
|
電源 |
24~32V DC（Y50EX-0604ZJ10圓形航插） |
|
功耗 |
≤60W（峰值） |
|
天線 |
天空端：2dBi x2全向玻璃鋼或刀型天線 地面端：8dBi x2全向玻璃鋼天線 |
|
適航速度 |
≤90米/秒 |
|
殼體 |
7075鋁合金銑削，陽極氧化表面處理，地面選配IP67防護箱 |
|
工作環境溫度 |
-20℃～+70℃（-40℃～+85℃可定制） |
|
尺寸/重量 |
120x100x43mm/570g（端機功放一體化安裝） |
|
振動 |
無需減振措施 |
|
電磁兼容 |
符合“工信部關于無人駕駛航空器系統頻率使用事宜的通知” |
